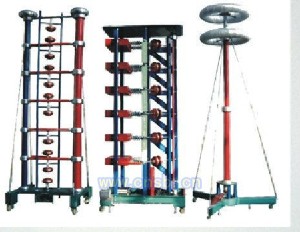

供应-冲击电压发生器

产品特性：

变压器、电抗器、互感器及其它高压电器、高压晶闸管阀SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击，雷电截断波，操作冲击及用户要求的非标准冲击波的各类冲击电压试验。

技术参数：

一、主机部分

1.LVG系列冲击电压测试系统，结合瑞士Haefely结构,适用于低电压等级的产品,双边不对称式充电,波头、波尾电阻可并联使用,波尾电阻之间装有放电间隙，用来提高同步放电性能,调波电阻为板形结构，无感绕法,所有同步放电球也可以均装在封闭的绝缘筒内，并不断地提供过滤空气。球隙不易受环境变化的影响，放电稳定；可产生1.2/50μs等多种波形。

2．电压等级和能量

电压等级100kV――1800kV

级电压100kV

能量1.25kJ――168.75KJ

二、分压器

1．测量冲击用弱阻尼电容分压器：50kV――1800kV

2．测量陡波用高精度快响应电阻分压器：50kV――500kV

三、截波装置

1．多级球隙截波装置：100kV――1800kV

2．单级球隙截波装置：100kV――1800kV

四、控制系统控制系统主要功能：

1.手动／自动充电，手动／自动触发，手动/自动球距跟踪，手动／自动极性转换；

2.充电电压显示，充电电流显示，放电球距显示，放电次数显示；

3.点火脉冲延时可调。

4.控制系统：结合瑞士Haefely控制系统；计算机控制,具有高可靠性和稳定性；简易性控制系统和自动多功能控制系统供选择。

五、测试系统

1.类似Haefely公司64M型峰值电压表

2.冲击波形计算机测量分析系统 冲击电压试验系统
