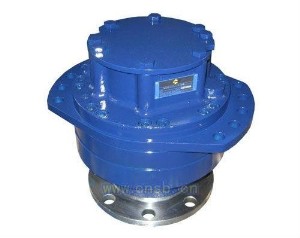

压路机，铣刨机专用MS08马达

MS系列液压马达的核心部件是定子、转子、柱塞滚子副和配流体，即上述液压功能模块。图2为8柱塞、6作用液压马达的定子和转子结构示意图，6作用是指一个柱塞滚子副沿定子旋转一周往复工作6次，作用次数即定子滚道的曲线凹凸数。内曲线由形状相同的若干曲线段构成，每一曲线段又分为上升区段、过度区段和下降曲段时，其所联柱塞相应地与高压腔通、与高低压腔均不通或与低压腔通。 如图所示，当柱塞运动到底部接通高压油的上升区段时，柱塞受到的液压力Fy沿柱塞轴线方向，该力使滚子与定子曲线接触点处受到法向力Fn，Fn可分为切向力Ft和径向力Fr，其中Fr平衡了液压力Fy，而Ft则经过滚子和柱塞传至缸体，使缸体产生围绕马达轴线旋转的扭距，切向力推动缸体旋转，直到滚子进入过渡区段。当滚子越过曲线的过渡区段进入下降区段时，滚子沿定子曲线下降，柱塞的底部与回油腔接通，液压油排回回油腔，直到滚子进入曲线底部过渡区段，柱塞脱离回油腔。因同时有多个柱塞处于共同作用，各柱塞产生的扭距和即为马达轴的输出扭距，通过优化设计曲线，从而实现输出扭距、流量无脉动，能量转换效率最大化。
