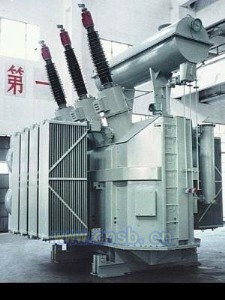

110KV三相双绕组有载调压变压器

110kV级11型三相双绕组有载调压变压器，铁心采用三相三柱式，柱、轭等截面，采用优质冷轧晶粒取向硅钢片，45°斜接缝，不冲孔，用半干性玻璃丝粘带绑扎。线圈采用优质无氧铜导线，线圈结构先进，线段导向冷却、散热性能好，线圈由上下夹件支撑。高压侧采用油纸电容式全密封套管，高压套管升高座根据用户要求可装有电流互感器，供测量和保护用。变压器储油柜内装有防油老化隔膜，端部装有指针式油位计，便于观察储油柜内油面高度，当油面高度高于或低于规定油面时，油位计触头能导通报警装置。变压器和有载分接开关各自设置储油柜，连通管各装有气体继电器，气体继电器的气体达到一定时，触头闭合发出警报。变压器油箱顶部装有压力释放阀，当油箱压力升高至55kPa时，触头闭合发出警报且压力释放阀自动打开，待油箱压力降至29.5kPa时自动关闭。冷却装置采用散热性能好的片式散热器，并在散热器侧面装有大风量低噪声风扇，确保变压器在满载负荷中安全运行。为了提高线圈稳定性还采取了很多行之有效的措施。该型产品在满足GB/T6451-2008性能参数的基础上空载损耗降低20%，负载损耗降低5%，因此该型产品损耗低，稳定性好，可靠性高，它适用于110kV级输配电线路，实用价值高。
