变压器综合测试仪

变压器综合测试仪
3250/3252/3302变压器综合测试仪，为一提供变压器生产或品管进出料检验，具有高稳定度及高可靠度之精密量测仪器。3250/3252提供20Hz-200kHz测试频率，3302则提供20Hz-1MHz测试频率。扫描测试包括电感量，漏感量，圈数比，直流电阻，阻抗，线圈间容量等主参数；品质因素，串联等效电阻等副参数，以及出脚短路检查等。高速数位取样技术及扫描测试治具(A132501)设计，使以往费时低效率的变压器生产检验变得精确又快速。3252/3302除了提供变压器扫描的测试功能外，也提供LCRMeter功能，可应用于各式零件之进出料检验，研发分析或生产线自动化应用。

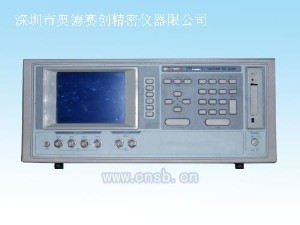

3250变压器综合测试仪

测试频率20Hz~200KHz，
精确度0.02%基本量测准确度：0.1%
3种阻抗输出模式选择，测量结果可与各知名厂家之LCR表完全对比增强式圈数比
准确测量，适用于低磁道率的磁芯。提供各种标准测试治具及特殊治具订制四端测试治
具，可得到DCR，电感量和圈数比精确稳定的测量。内建式比较器，10级分类及计数功能
（仅适于3252/3302）2MSRAM记忆卡供机台资料设定及备份标准RS~232，HANDLER及PRINER
界面50组内部仪器设定可供储存及呼叫。

测试参数圈数比（TURNRATIO），相位（PHASE），圈数（TURN），电感（L）
品质因子（Q），漏电感（LK），平衡（BALANCE），交流电阻（ACR）
电容（CP），直流电阻（DCR），接脚短路（PINSHORT）
测试电压10mV-10V，10mV/STEP
测试频率20Hz~200KHz

3302变压器综合测试仪

测试频率20Hz~1MHz，精确度0.02%基本量测准确度：0.1%
3种阻抗输出模式选择，测量结果可与各知名厂家之LCR表完全对比增强式圈数比
准确测量，适用于低磁道率的磁芯。提供各种标准测试治具及特殊治具订制四端测试治
具，可得到DCR，电感量和圈数比精确稳定的测量。内建式比较器，10级分类及计数功能
（仅适于3252/3302）2MSRAM记忆卡供机台资料设定及备份标准RS~232，HANDLER及PRINER
界面50组内部仪器设定可供储存及呼叫。

测试参数圈数比（TURNRATIO），相位（PHASE），圈数（TURN），电感（L）
品质因子（Q），漏电感（LK），平衡（BALANCE），交流电阻（ACR）
电容（CP），直流电阻（DCR），接脚短路（PINSHORT）
测试电压10mV-10V，10mV/STEP
测试频率20Hz~1MHz
