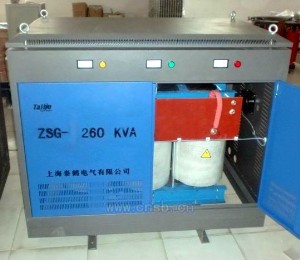

三相五柱式双反星整流变压器

ZSG5系列整流变压器 一、概述 1、五柱式整流变压器是专为六相双反星形半波整流 装置而设计的电源变压器，此种变压器铁芯可让 相位相同的三倍频高次谐波磁通在旁轭中相互 抵消，能够使两个三相半波整流器并联运行，还 可以让不对称分量中的零序磁通从旁轭通过，从 降低机箱结构件的涡流损耗，由于取消了平衡电 抗器，使整流装置的大电流母线结构得到简化。 2、我公司生产的ZSG5系列整流变压器具结构合理、 能耗低、温升低、噪音小等特点,广泛用于风电、 水电、电解电镀、等需要整流电源的场合配套使用。 二、电气性能及标准 1。温升限值：铁芯不超过80K（温度计法），电圈温升不超过95K（直流电阻法）； 2、工作噪音：小于60dB（与变压器水平距离点1米处） 3。产品执行标准： JB/T8636-1997《电力变流变压器》 GB10228-2008《干式电力变压器技术参数及要求》 GB6450-1986《干式电力变压器》 三、使用条件 1。海拔高度不超过1000米； 2。环境温度：-25℃～+40℃，相对湿度小于85%； 3。周围环境应有良好的通风条件，如装在柜内， 应加装通风设备； 4。无剧烈震动和颠簸的地方；有防雨设备的地方； 5。在无危险的环境中，且环境中无足以腐蚀 金属和破坏绝缘的气体及导电尘埃的地方； 6。电源电压的波形为实际正弦波； 7。三相电源电压近似对称； 8。系统电压为50HZ或60HZ． 9。输入电压：220V、380V、480V、660V等。
