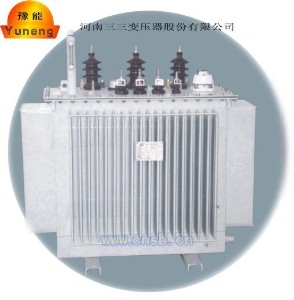

10kV级全密封配电变压器

10kV级9型、10型、11型三相双绕组变压器，铁心采用三级接缝，在不增加铁心重量的前提下使空载性能和负载性能有所提高，低压绕组与铁心之间为实体硬固定，心柱绑扎采用聚胺脂清漆固化。硅钢片采用优质晶冷轧粒取向硅钢片，45°斜接缝，不冲孔。绕组采用优质无氧铜导线，线圈结构先进，提高了抗突发短路能力。扩宽了压力释放阀的应用，保证变压器在事故中不损坏壳体，增加了绕组上下端面的有效支撑，使绕组的抗短路能力进一步提高。30～2000kVA无励磁变压器高低压绕组采用圆筒式结构，层间绝缘为网点上胶纸，有载调压变压器高压采用多层圆筒式结构，低压绕组，500kVA及以下为双层圆筒式，630kVA及以上为新型螺旋式，在315kVA及以上容量产品上采用YSF-35/25型压力释放阀，器身上紧固件一律采用防止松动措施。在正常运输情况下保证产品到现场后不吊身检查，节省费用。S9、S10、S11-M型全密封配电变压器是一种新型的高效节能型变压器。其外壳采用特别设计的波纹式油箱，不带储油柜、吸湿器和安全气道，装备有压力保护装置和油位监测装置，并可以为用户提供矩形或船型两种形式的油箱，以及对引出线部分采用敞式或封闭式两种结构。S9、S10、S11-M型全密封配电变压器安装使用前免除吊心检查即可投入运行。出现故障内部压力超出极限时，压力保护装置即行动，确保压力及时释放并自行复位。全部密封面采用高质量的新型密封材料密封，保证与外界气体隔绝，减缓绝缘材料和变压器油的老化速度，延长变压器的使用寿命。其中S11型产品满足GB/T6451-2008性能参数基础上空载损耗降低30%，负载损耗降低5%，损耗低，稳定性好，可靠性高。所有10kV产品都适用于10kV级输配线路，实用价值高，节约能源。
