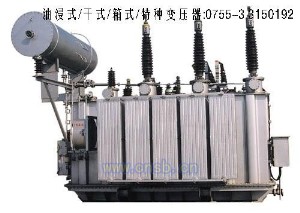

调容变压器/牵引变压器

我公司根据市场需求相继开发了整流变压器、矿用变压器、般用变压器、铁路牵引变压器等一系列产品，并**于市场，受到用户的一致好评。其中110kV级Vv接线牵引变压器是我公司根据市场发展需要开发的新产品中的主要产品，该产品分为共箱式和共轭式：共箱式是两个在磁路上和电路上完全独立的单相变压器在同一个油箱里组成Vv连接；共轭式是采用传统三柱铁心结构，将铁芯柱作为共同的铁轭回路，两个边柱上的单相变压器绕组组成Vv连接。在电磁性能上共箱式和共轭式牵引变压器是相同的。
型号 额定容量
（kVA） 额定电压 联结组标号 损耗(kW) 空载电流(%) 短路阻抗(%)
重量(T) 外形尺寸(mm) 轨距(mm)
高压(kV) 低压
(kV) 空载 负载 器身重 油重 总重 长 宽 高
S9-QY(10000+10000)/110 10000+10000 110
或(or)
110
±2
*2.5%



27.5



Vv0或
(or)
Vv6



19.8 102 0.6



10.5







21 12.3 43.9 5430 4950 4280 2000*1435
S9-QY(10000+12500)/110 10000+12500 21.3 111 22.5 13.4 47 5555 5070 4380 2000*1435
S9-QY(12500+12500)/110 12500+12500 22.8 120 23.6 13.8 50.4 5640 5150 4450 2000*1435
S9-QY(12500+16000)/110 12500+16000 25.5 133 25.7 14.4 53.7 5830 5230 4500 2000*1435
S9-QY(16000+16000)/110 16000+16000 28.1 147 28 14.9 58.5 6000 5390 4630 2000*1435
S9-QY(16000+20000)/110 16000+20000 30.7 158 0.5


30.6 15.7 63.9 6185 5550 4770 2000*1435
S9-QY(20000+20000)/110 20000+20000 33.3 167 33.2 16.3 69 6360 5700 4900 2000*1435
S9-QY(20000+25000)/110 20000+25000 36.3 178 36.2 17.4 75.6 6550 5875 5050 2000*1435
S9-QY(25000+25000)/110 25000+25000 39.3 189 40 18 83 6800 6100 5250 2000*1435
