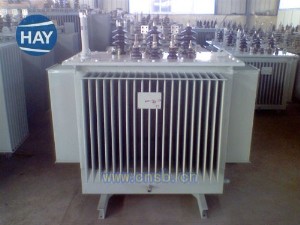

s11-800kva变压器

产品型号：10KVS11-M变压器
所在地：北京朝阳
产品描述：
S11-30~20000KVA/10KV系列配电变压器节能效果显着，采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。
S11变压器,10KVS11系列变压器说明　S11系列30-20000KVA/10KV系列配电变压器节能效果显着，其主要特点是采用了新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗。提高了功率因数，改善了供电质量，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。　　S11-M-30～20000KVA三相油浸式全密封电力变压器适用于在10KV，50Hz输配电系统中，可供居民区、商业街道、工矿企业和农村动力及照明之用。　　
S11变压器特点：　　
1、节能　　S11型与原S9相比，空载损耗平均降低29.25%，空载电流降低37.9%，运行费用平均下降18.9%。　
2、使用寿命长　　变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长上使用寿命。　　
3、运行可靠性高　　油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。　　
4、占地面积小　　S11-M全密封变压器油箱采用波纹散热器，当油温发生变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。三相油浸式电力变压器，采用新型绝缘结构，提高了抗短路能力，铁芯由高质量冷轧晶粒取向硅钢片制成；高、低压绕组选用优质无氧铜线并采用多层圆筒式工艺结构；所有紧固件均采用特殊防松处理，机械强度高。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，已被广泛地应用在各配电设备中。
5、执行标准GB1094.1-1996GB1094.2-1996GB1094.3-2003GB1094.5-2003GB/T6451-1999GB/T10237-1988GB/T3837-1996GB/T7595-20006、
正常使用条件
1.海拔高度不超过1000m；
2.最高环境温度+40℃；
3.最高年平均温度+20℃；
4.最高日平均温度+30℃；
5.户外最低气温-45℃；
技术参数
额定容量(KVA) 额定电压(KV) 短路阻抗(%) 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 质量(Kg) 外型尺寸(长*宽*高)(L*W*H,mm) 轨距(mm)
高压 低压 油 器身 总体
10 106.36 0.4 4 Y,yn0D,yn11 45 260 0.66 75 115 260 680*585*1020 300*300
20 75 440 0.66 80 160 315 720*605*1050 300*300
30 100 600 0.63 75 165 315 1035*625*1020 400*400
50 130 870 0.6 105 245 450 1100*660*1110 400*450
63 150 1040 0.57 120 305 530 1130*680*1165 400*450
80 180 1250 0.54 130 325 570 1160*665*1195 400*450
100 200 1500 0.48 145 380 590 1210*720*1230 400*450
125 240 1800 0.45 155 415 760 1280*750*1350 400*550
160 290 2200 0.42 160 530 805 1330*770*1280 550*550
200 330 2600 0.39 205 585 1040 1390*820*1325 550*550
250 400 3050 0.36 240 720 1165 1410*805*1375 550*650
315 480 3650 0.33 280 905 1510 1490*860*1390 550*650
400 570 4300 0.3 290 990 1655 1560*905*1410 550*750
500 680 5150 0.3 325 1215 1950 1615*940*1538 660*750
630 4.5 840 6200 0.27 455 1460 2290 1700*980*1610 660*850
800 980 7500 0.24 455 1610 2520 1750*995*1660 820*850

有些参数可能因网站字数限制无法显示请来电详询
注：根据用户要求变压器的高压分接范围可供±2×2.5%。根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊。主要技术参数10kV级S11系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。根据使用部门要求可提供低压为0.69kV的变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。2000kVA及以下为全密封型，本说明之外的规格和特殊要求可联系洽谈。
S11-30~20000KVA/10KV系列配电变压器节能效果显着，采用新型铁芯材料。磁路分布均匀，大大降低了空载激磁电流和空载损耗，由于铁芯为全斜三接缝结构，故运行可靠、体积小、重量轻、噪声低、工艺性好，散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。
