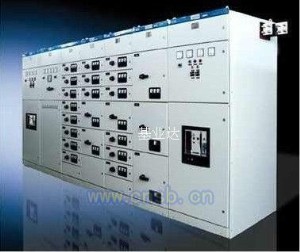

低压抽屉式配电柜GCK

GCK系列低压抽屉式开关柜/配电柜，适用于交流50Hz，额定工作电压380V-660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及功率补偿之用，他包含动力中心（PC）和电动机控制中心（MCC）之功能，满足工矿企业、高层建筑、机场、医院等供配电及动力控制之用。本款低压抽屉式配电柜结构新颖、紧凑、布置合理、具有操作可靠、维护方便、运行稳定等良好性能。 使用环境条件 1、周围空气温度：上限+40℃，下限-10℃。 2、海拔：≤2000m（若超过海拔2000m订货时应说明）。 3、周围相对湿度：日平均值≤95%，月平均值≤90%。 4、周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。 5、无经常性剧烈震动或常年腐蚀场所。 结构特点 GCK框架采用压筋(模数E=25mm)组装而成,框架全部构件都经过镀锌处理,零部件的组装全部用自攻锁紧螺钉或高强度六角螺钉紧固,各个零部件的尺寸均实行模数化,从而保证了各零件的通用性、互换性、再按需要加上门、档板、隔板、抽屉、安装梁等零件，组装成品后有美观、牢固、质量好等优点。柜体分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。 功能单元（抽屉单元） 1、抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A 2、每台MCC柜最多能安装9个一单元抽屉或18个1/2单元的抽屉。 3、隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。 4、主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。 5、功能单元背面具有主电路进出机构，具有三位置功能，操作简单可靠。 6、抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。 7、抽屉隔室中采用新型一次进行线罩，抽屉抽出后使之隔室内不会触及垂直母线。
