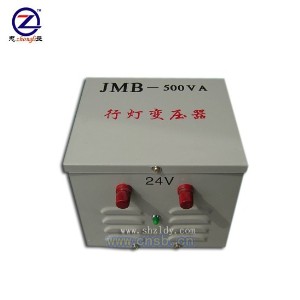

行灯变压器

产品名称：照明变压器
变压器--产品用途(JMB,GJZ,DG,BZ,DM照明、行灯控制变压器)
适用于50—60Hz的交流电路中，它广泛用于电子工业或工矿企业，机床和机械设备中一般电路的控制电源，安全照明及指示灯的电源之用。

变压器--技术指标(JMB,GJZ,DG,BZ,DM照明、行灯控制变压器)

初次级绕组分开绕制，当次级只有一个绕组时，它担负变压器的全部额定容量。次级如兼有控制、照明及指示灯绕组时，则按各绕组容量分配分别绕制，对单绕组且有中间抽头的变压器，其各中间抽头容量，皆小于变压器的额定容量，只有最高电压输出端可担负额定容量。
变压器--适用环境(JMB,GJZ,DG,BZ,DM照明、行灯控制变压器)

本变压器在下列条件下可靠工作
1、海拔高度不超过2500m；
2、环境空气温度：最高不超过40℃，最低不低于-25℃；
3、空气相对湿度：最湿月的平均zuida相对湿度为90%；
4、无剧烈震动和冲动的地方；
5、在无**危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
6、不受雨雪侵袭的场所。
产品规格及安装尺寸(JMB,GJZ,DG,BZ,DM照明、行灯控制变压器)

规格(VA) 额定输入
电压(V) 额定输出
电压(V) 外形尺寸 规格(VA) 额定输入
电压(V) 额定输出
电压(V) 外形尺寸
25 220 6 150×160×130 51±2 220 6 218×290×185
50 220 (6.3) 150×160×130 66±2 220 (6.3) 218×290×185
100 220 12 150×160×130 73±2 220 12 260×290×235
150 220 24 160×170×135 87±2 220 24 260×290×235
200 220 36、48 160×170×135 90±2 220 36、48 280×350×230
250 220 110 180×170×155 90±2 220 110 280×350×230
300 380 127 180×170×155 152±2 380 127 360×355×280
400 380 220 210×230×175 176±2 380 220 360×355×280
500 380 (330) 210×230×175 200±2 380 (330) 510×430×490

变压器--选型提示(JMB,GJZ,DG,BZ,DM照明、行灯控制变压器)
