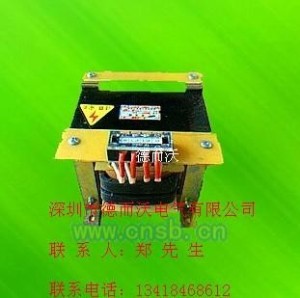

电源变压器

电源变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有EI型。
　
　　变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
　　一般指连接交流电源的线圈称之为「一次线圈」(Primarycoil);而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。
　　大部分的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部分磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。
　　电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。一般提供50Hz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部分属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。
