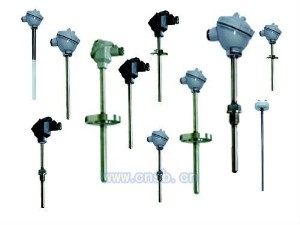

KL装配热电偶

KL装配热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统 ，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。 热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。 1、特 点 ·装配简单，更换方便 ·压簧式感温元件，抗振性能好； ·测温范围大 ·机械强度高，耐压性能好 2、工作原理 KL装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。 3、主要技术参数 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 4、常温绝缘电阻 热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。 5、测量范围及允差 型 号 分 度 号 允 差 等 级 I II 允差值 测温范围°C 允差值 测温范围°C WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333 ±0.004ltl 375~1000 ±0.0075 ltl 333~1200 WRM N ±1.5°C -40~+375 ±2.5°C -40~+333 ±0.004 ltl 375~1000 ±0.0075 ltl 333~1200 WRE E ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~800 ±0.004 ltl 333~900 WRF J ±1.5°C -40~+375 ±1.5°C -40~+333 ±0.004 ltl 375~750 ±0.004 ltl 333~750 WRC T ±1.5°C -40~+125 ±1°C -40~+133 ±0.004 ltl 125~350 ±0.0075 ltl 133~350 型号命名方法
