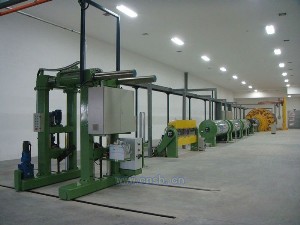

换位导线设备

用途

HW-500换位导线生产线是用于制造1000千伏安及1000千伏级以下节能变压器用换位导线绕组的专用设备。设备的主要功能是通过换位装置准确的机械动作将一定根数（奇数）的漆包扁线进行小边弯曲，迭次交叉换位，编结成集束导线，然后绕包纸绝缘成为产品。

结构特点

（1）本生产线可按照客户要求定制24-96盘放出线。穿越式超长距离放线，最大放线夹角<16。
机械式完全退扭系统+内壁镜面处理的医用级不锈钢穿线管。

（2）8-10°带微调张力的强迫水平装置

（3）恒压力双推型变位作业，变位距离22-35mm，无间隙调整，变位动作频率<120次/分钟。
各模具表面可使用离子喷镀工业陶瓷技术

（4）张力互补型纸包，重叠系数40%-70%任意设定，间隙绕包宽度<2mm，自销式井字导线架。

（5）双工位履带式牵引，电感式显示及调整牵引力

（6）采用交流伺服变频驱动+程序控制器+工控型14"彩屏+通讯方式的数据交换，实现各部件分列传动的高精度同步控制、记忆及自修正、远程诊断。

（7）绞笼、换位、绕包、牵引、収线用电机及驱动与控制单元，通讯单元，低压电器全部采用“西门子”公司产品。

换位导线生产线技术参数 单根线 最小 最大 单位 材料 铜(软态:CPR1;CPR2;CPR3) 绝缘 缩醛 120级 缩醛+自粘 120级 聚脂亚胺+聚酰亚胺 200级 厚度 1.1 3.15 mm 宽度 3 12.5 mm 规格/厚度 3:1 8:1 　 硬度等级 60 260 N/mm2 漆膜厚度 0.08 0.18 mm 薄膜饶包 NOMEX纸180级 换位导线 根数 5 83 　 高度 5.5 75 mm 宽度 7 26 mm 中心衬纸 0.1 0.3 mm 换位节距 50 200 mm 高度与宽度比 1:5 6:1 Pitch:min 速度(节距数/分) 100 　 绕包组 卧式绕包组 每个绕包组8盘纸,换位导线最大尺寸80*30mm 纸盘外径 500mm 纸盘孔径 75mm 纸盘宽度 13 40 mm 纸带厚度 0.075 1.15 mm 最大绕包转速 500r/min 牵引 翻转角度 90℃ 最大牵引力 30KN 皮带的有效长度 1500mm 最大出线速度 16m/min 龙门收线 线盘直径 1000 2200 mm 适用线盘宽度 750 1700 mm 适用电磁线规格 5 40 mm 适用线盘重量 10000kg 收线速度 小于15m/min 排线精度 设定节距的1-2%
