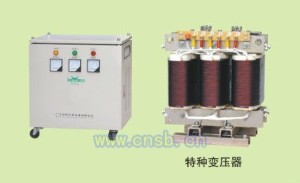

龙力三相干式变压器

SE及SCB是是浸漆式低压干式变压器，其中SE为线绕，SCB为箔绕。
按相数可分为：单相、三相；
按功能可分为：隔离、自藕。
主要用作交流电源电压变换、负载与电源隔离，适用于各种性质的负载。凡需要交流电压转化的电器设备，均可使用本产品。设计的电压等级为1000V以下，频率为50Hz或者60Hz。耐温等级主要有B级（130℃）、F级（155℃）、H级（180℃），可根据要求订制。我厂常规产品为B级绝缘。
主要产品电压等级为：
输入：三相480V、440V、420V、400V、380V、360V；
输出：三相220V、208V、200V、190V、173V、120V、110V、100V；
单相220V、200V、127V、120V、110V、100V、36V、24V等。
如需特殊电压规格请与我厂联系订做。

箱体正面仪表，常规产品为：电源指示灯、输入电压表、输出电流表、输出电压表。
通常，容量为60KVA自藕及以下或25KVA隔离及以下时，箱体为脚轮设计；大于此容量时，考虑载重，箱体底部一般为槽钢。


规格参数：
表1：三相干式自耦变压器（常规）
型号容量（KVA）输入电压(V)输出电压(V)额定电流（A）外形尺寸（长宽高mm）重量（kg）
SE-223802205340*420*35028
SE-333802208340*420*35035
SE-5538022013340*420*35050
SE-101038022026500*400*60075
SE-151538022039500*400*60085
SE-202038022052600*500*620115
SE-303038022078600*500*620125
SE-4040380220105600*500*620135
SE-5050380220131600*500*620150
SE-6060380220157600*500*620170
SE-8080380220210720*560*800210
SE-100100380220262720*560*800230
SE-120120380220315720*560*800270
SE-150150380220393720*560*800300
SCB-200200380220524880*680*980390
SCB-250250380220656880*680*980440
SCB-300300380220787880*680*980480
SCB-40040038022010491180*880*1280700
SCB-50050038022013121180*880*1280850
SCB-60060038022015741280*950*1600950
SCB-80080038022020991280*950*16001200
SCB-1000100038022026241400*1100*18001400
SCB-1250125038022032801400*1100*18001700
SCB-1600160038022041991500*1200*19002000



表2：三相干式隔离变压器（常规）
型号容量（KVA）输入电压(V)输出电压(V)额定电流（A）外形尺寸（长宽高mm）重量（kg）
SE-223802205340*420*35050
SE-333802208500*400*60070
SE-5538022013500*400*60085
SE-101038022026600*500*620120
SE-151538022039600*500*620135
SE-202038022052600*500*620150
SE-303038022078720*560*800180
SE-4040380220105720*560*800220
SE-5050380220131720*560*800260
SE-6060380220157720*560*800300
SE-8080380220210880*680*980370
SE-100100380220262880*680*980410
SE-120120380220315880*680*980480
SE-1501503802203931180*880*1280620
SCB-2002003802205241180*880*1280750
SCB-2502503802206561180*880*1280900
SCB-3003003802207871280*950*16001100
SCB-40040038022010491280*950*16001300
SCB-50050038022013121400*1100*18001600
SCB-60060038022015741400*1100*18001800
SCB-80080038022020991500*1200*19002200
SCB-1000100038022026241500*1200*19002500
SCB-1250125038022032801600*1300*20003000
SCB-1600160038022041991800*1500*21003800



技术参数：
输入电压：常规额定（可根椐用户要求订做）
输出电压：常规额定（可根椐用户要求订做）
额定工作频率：50Hz（也可为60Hz)
抗电强度：2.5KV/60s
绝缘电阻：>100MΩ/DC500V
绝缘等级：B级，温升<80℃(也可为F、H级）
冷确方式：自冷加风冷
接线方式：自藕：Y型
隔离：△／Y型（也可根据用户要求订做）

使用条件：
环境温度：－10℃~40℃
相对湿度：≤95%
海拨高度：不超过1000m
安装场所应无严重影响变压器绝缘的气体、蒸汽、化学性沉积、灰尘、污垢、及其它性侵蚀性介质；
安装场所应无严重振动颠簸；
凡不符合上述规定的其它特殊使用条件，应由使用单位与我公司协商确定。

订货须知：
订货时应说明产品型号、容量、额定输出电压、额定输入电压、电源输入输出位置等；
如有特殊要求，须详加说明，可按用户要求设计生产；
可按要求定制变压与稳压一体机。

备注：以上数据仅供参考。
