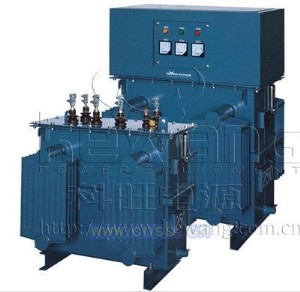

SO油浸式变压器

SO油浸式低压电力变压器，主要针对进口设备电压不同于中国电网电压而设计，电压等级为1000V以下，频率为50Hz或者60Hz。
按相数可分为：单相、三相；
按功能可分为：隔离、自藕。
主要用作交流电源电压变换、负载与电源隔离，适用于各种性质的负载。具有散热效果好，使用寿命长等特点。凡需要交流电压转化的电器设备，均可使用本产品。
主要产品电压等级为：
输入：三相480V、440V、420V、400V、380V、360V；
输出：三相220V、208V、200V、190V、173V、120V、110V、100V；
单相220V、200V、127V、120V、110V、100V、36V、24V等。
如需特殊电压规格请与我厂联系订做。
外形分I型、II型。I型不带帽头，II型带有帽头及仪表。

规格参数：
表1：三相干式自耦变压器（常规）
型号容量（KVA）输入电压(V)输出电压(V)额定电流（A）外形尺寸（mm）重量（kg）
50-5050380220131650*720*950250
50-100100380220262700*750*1000350
50-150150380220393750*850*1100450
50-200200380220524800*850*1200550
50-250250380220656900*1000*1200650
50-3003003802207871000*1050*1300800
50-40040038022010491000*1100*1300950
50-50050038022013121100*1100*14501100
50-60060038022015741100*1200*14501200
50-80080038022020991100*1250*15001450
50-1000100038022026241250*1350*16501700
50-1250125038022032801250*1450*16502000
50-1600160038022041991250*1600*17502400
50-2000200038022052481350*1650*18502800


表2：三相油浸式隔离变压器（常规）
型号容量（KVA）输入电压(V)输出电压(V)额定电流（A）外形尺寸（长宽高mm）重量（kg）
50-5050380220131750*850*1100450
50-100100380220262900*1050*1200700
50-1501503802203931000*1150*1300900
50-2002003802205241100*1150*14501050
50-2502503802206561100*1250*14501200
50-3003003802207871100*1250*15001350
50-40040038022010491250*1400*16501750
50-50050038022013121250*1500*16502100
50-60060038022015741250*1600*17502400
50-80080038022020991350*1650*18502800
50-1000100038022026241550*1650*19503200
50-1250125038022032801650*1750*20003600
50-1600160038022041992250*1800*20004200
50-2000200038022052482350*1850*21004800


技术参数：
输入电压：常规额定（可根椐用户要求订做）
输出电压：常规额定（可根椐用户要求订做）
额定工作频率：50Hz（也可为60Hz)
抗电强度：2.5KV/60s
绝缘电阻：>100MΩ/DC500V
绝缘等级：A级，105℃
冷确方式：自冷
接线方式：自藕：Y型
隔离：△／Y型（也可根据用户要求订做）
