【wk411】_wk411价格

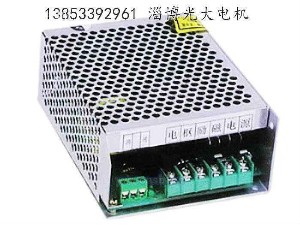

WK SK直流伺服电动机控制稳压电源 　　 电气接线图wiring diagram 使用条件 海拔不超过4000m； 环境温度：-20℃-+40℃； 相对湿度：85% 安装于通风良好的室内。 允许交流电网电压波动范围为160V-250V； 使用环境中无导体尘埃与不含有各种腐蚀性气体； 无危险及无剧烈震动和冲击的地方 注意事项 该电源应安装在通风条件比较好的地方，应避免接触酸、碱等有腐蚀性的物质。与电动机边接时，切忌将电枢励磁接反；与电磁电动机连接时，绝对不允许励磁开路或通过励磁换向，否则，将会损环电动机。另外，不允许用手触及机内任何元件，以防触电。保险丝BX的容量为所选电源电枢额定输出电流的3-1.5倍。安装时，请将电源外壳可靠接地。 SK系列直流控制稳压电源-标记说明 SPEED 为调速电位器，其阻值为4K7。 MIN.SPEED 当速度电位器旋至最低速时，用此电位器调节最低输出电压 MAX.SPEED 当速度电位器旋至最高速时，用此电位器调节最大输出电压 IR.COMP 用于调节电机空载与负载时转速变化率。 CUR.LIM 最大输出电流调节，出厂时，已将此调定为最大输出电流，无特殊情况，不允许调节 LED1电源指示灯 电源送电后，此指示灯显示 LED2过热指示灯 此指示灯亮时，说明电源已温度过高，可能是电源输出功率过载或散热不好 LED3短路指示灯 此指示灯亮时，说明电枢回路有短路现象，请检查电机有无短路现象。 LED4指示灯 此指示灯在电机工作时显示，调节IR.COMP，此指示灯若闪烁，则逆时针调IR.COMP电位器 CW/CCW:正反转控制 ON/OFF 起动、停止 RES:制动电阻 AC1、AC2 输入220V A+、A-：电机电枢 F+、F-：电机励磁 SK系列直流控制稳压电源-技术数据 型号 电枢输 出电压V 励磁输 出电压V 电枢额定 输出电流A 励磁最大 输出电流A 输入电压 备注 WK-111 0-110 100 1 1 -220 -200V接地端与外壳间： 用于1000V兆欧测其绝 缘电阻不低于100； 耐压：-1000V； 1min无异常情况。 WK-122 0-220 220 1 1 -220 WK-311 0-110 110 3 1 -220 WK-322 0-220 220 3 1 -220 WK-411 0-110 110 4 1 -220 WK-422 0-220 220 4 1 -220 WK-611 0-110 110 6 1 -220 WK-622 0-220 220 6 1 -220
