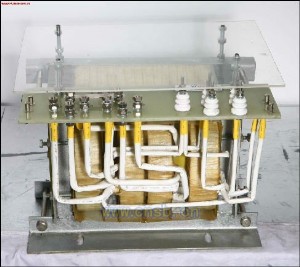

uv机专用变压器

uv机专用变压器
1.2左三角形联接
　　绕组按相序A，B，C自左至右依次排列，同名端符号分别标在三相绕组头端A，B，C处。三相绕组尾端X，Y，Z分别与头端B，C，A联接在一起，即XB，YC，ZA联接在一起。www.gdruishun.com在接线图上标出各绕组相电压方向，根据相电压方向画出三相相电压与线电压UAB相量图。ZA联接就是A的头接C的尾。
　　左三角形联接就是现有教材中的第2种三角形接线方式，可见电压相量要比电势相量简单直观得多，www.dghjtx.com形象易记。
　　相电压与线电压的关系为UAB=UA；UBC=UB；UCA=UC。
　　三相绕组A头C尾联接在一起，www.gdsjsg.com相序是顺时针，线电压与相电压同方向，相量
　　A箭头就是实际绕组A头端。www.dgthkj.com因为同名端符号标在三相绕组的头端A，B，C处，所以A相相量图UA方向向上。
　　1.3右三角形联接
　　绕组按相序A，B，C自左至右依次排列，同名端符号分别标在三相绕组头端A，B，C处。三相绕组尾端X，Y，Z分别与头端C，A，B联接在一起，即XC，YA，ZB联接在一起。在接线图上标出各绕组相电压方向，根据相电压方向画出三相相电压与线电压UAB相量图。YA联接就是A的头接B的尾。
