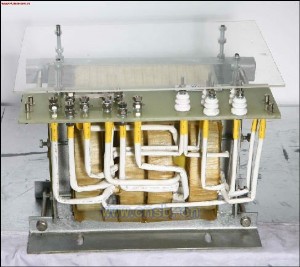

uv机变压器

uv机变压器
三相变压器的联接组别判定
　　已知三相变压器的绕组接线图与同名端，确定变压器联接组别的方法是：分别画出高压（原边）www.gdruishun.com绕组和低压（副边）绕组的电压相量图，由高压绕组UAB和低压绕组Uab的相位关系确定变压器联接组别的标号。
　　具体步骤是：
　　（1）按已知绕组的头、www.dghjtx.com尾标志联接成所规定的联接法，画出接线图。
　　（2）在接线图上标明相电压与线电压方向www.gdsjsg.com。
　　（3）画出高、低压（原、副边）绕组相电压与线电压相量图，令绕组尾端X，x共起点。
　　（4）根据低压绕组相电压Ua，Ub，Uc与高压绕组相电压UA的相位关系（同方向或反方向），www.dgthkj.com确定出Uab与UAB的相位关系，Uab指向的数字即为变压器联接组别的标号。
　　2.1Y，y联接
　　以高压绕组尾端X为公共点，画出变压器原边相电压UA与线电压UAB相量图；以低压绕组尾端x为公共点，画出变压器副边相电压Ua与线电压Uab相量图；依次画出变压器副边相电压Ub，Uc相量图。以原、副边X，x为共起点，原、副边相电压UA与Ua同方向，线电压Uab与UAB同方向，则变压器组别为Y，y12.如果相电压Ua与UA反方向，则线电压Uab与UAB反方向，变压器组别应为Y，y6.选择Ub，Uc相量图与UA同方向或反方向，可以得到其它不同Y，y联接组别。
