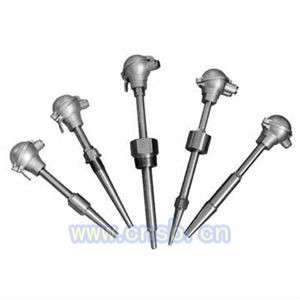

石油化工热电偶

石油化工热电偶专业针对石油化工部门设计，可以直接测量－200℃－1600℃范围内液体、蒸汽和气体介质以及固体表面测温。 石油化工热电偶的工作原理 热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。 热电阻是利用电阻与温度呈一定函数的关系原理。当被测介质中有温度变化时，其电阻值也随着发生变化，工作仪表便显示出电阻值所对应的温度值。 的主要技术参数 产品执行标准: IEC1515 IEC584 IEC751 JB/T5518－91 JB/T5582－91 公称压力 一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料、直径、壁厚有关，且与其结构形式、安装方法及被测介质的流速、种类有关。 石油化工热电偶温度范围及允差 型号 分度号 允 差 等 级 Ⅰ Ⅱ 允 差 值 测温范围℃ 允差值 测温范围℃ WRN K ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-1000 ±0．0075 ltl 333-1200 WRE E ±1．5℃ -40-+375 ±2．5℃ -40-+333 ±0．004 ltl 375-800 ±0．0075 ltl 333-900 WRP S ±1℃ 0-1100 ±2．5℃ 0-600 ±「1+0．003(t-1100)」 1100-1600 ±0．0025 ltl 600-1600 WRQ R ±1℃ 0-1100 ±2．5℃ 0-1100 ±「1+0．003(t-1100)」 1100-1600 ±0．0025 ltl 1100-1600 WRR B — — — — — — ±0．0025 ltl 600-1700http://www.jsydyb.com/content/?298.html 石油化工热电偶选型须知 1) 型号 2) 分度号 3) 精度等级 4) 热电偶点数 5) 安装固定形式 6) 保护管材质 7) 长度或插入深度 订货须写明: 1） 热电偶 I 级按协议订货； 2） 保护管其余材质根据协议订货； 3） 外保护管用户应自备。
