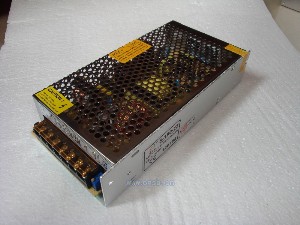

12V180W

开关电源产品规格书简表
一、产品概述
序号 项目 技术指标 单位 备注
1．1 基本要求 12V15A 铝壳
1．2 外形尺寸 198X98X42 mm 单价：58元/台
二、环境条件
2．1 工作温度 －10℃～＋50℃,20%～95%RH(无凝露) ℃
2．2 贮存温度 －20℃～＋85℃,20%～95%RH(无凝露) ℃
2．3 相对湿度 0.02～0.05%/℃
2．4 散热方式 自然冷却 自然冷却或强制风冷
三、输入特性
3．1 额定电压范围 220VAC V 交流
3．2 输入电压范围 110/220VAC±15% V 交流
3．3 输入频率范围 47～63Hz Hz 直流输入除外
3．4 输入欠压保护 115～150％间歇模式 V
3．5 输入欠压恢复 自动恢复 V
3．6 输入过压保护 115～150％间歇模式 V
3．7 输入过压恢复 自动恢复 V
3．8 冲击电流 ≤1% A 最高输入电压满负荷
3．9 整机效率 ≤0.5% ％ 额定输入满负荷
四、输出特性
4．1 输出电压范围 12±0.5％ V 双路输出
4．2 输出电流范围 15 A 双路输出
4．3 纹波及噪音 ≤100 mVp-p
4．4 上升时间 ≤50 ms
4．5 输出延时 ≤ S
4．6 电压调整率 ≤0.5 ％
4．7 负载调整率 ≤1% ％
五、保护特性
5．1 输出过流保护 电流下垂型
5．2 输出短路保护 IGBT
5．3 输出过压保护 软启动保护

六、安规及EMC特性
6．1 绝缘电阻 输入对输出 ＞30MΩ
输入对大地 ＞30MΩ
输出对大地 ＞30MΩ
6．2 绝缘电阻 ＞50MΩ
七、可靠性要求
7．1 MTBF 100,000 小时
7．2 年返修率 0.3＜ ％
