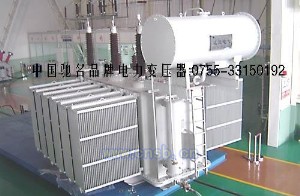

非晶合金变压器/密封式非晶合金变压器

10KV三相油浸式配电变压器根据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造，频率：50Hz，可作为工农业电网输配电用。
GB1094.1-1996　　　电力变压器总则　　
GB1094.2-1996　　　电力变压器温升
GB1094.3-2003　　　电力变压器绝缘水平和绝缘试验
GB1094.5-2003　　　电力变压器承受短路能力
GB6451-2008　　　　油浸式电力变压器技术参数和要求
型号 额定容量
(kVA) 额定电压 联结组标号 空载损耗(W) 负载损耗(W) 空载电流(%) 短路阻抗(%) 重量(kG) 外形尺寸(mm) 轨距(mm)
高压(kV) 中压
(kV) 低压
(kV) 器身重 油重 总重 长 宽 高
S11-30 30 6
6.3
10
10.5
11 ±5%
或or
±2×2.5% 0.4 Yyn0
或or
Dyn11 100 630/600 2.3 4.0
150 70 340 1030 625 970 400
S11-50 50 130 910/870 2 210 85 490 1140 730 1050 400
S11-63 63 150 1090/1040 1.9 245 95 560 1190 740 1050 400
S11--80 80 180 1310/1250 1.9 290 100 580 1200 730 1090 400
S11-100 100 200 1580/1500 1.8 315 110 650 1230 760 1160 400
S11-125 125 240 1890/1800 1.7 380 125 752 1250 765 1185 400
S11-160 160 280 2310/2200 1.6 455 140 850 1285 775 1230 550
S11-200 200 340 2730/2600 1.5 540 160 980 1315 785 1255 550
S11-250 250 400 3200/3050 1.4 665 195 1150 1360 810 1315 550
S11-315 315 480 3830/3650 1.4 765 215 1300 1380 820 1340 550
S11-400 400 570 4520/4300 1.3 925 280 1510 1440 830 1415 550
S11-500 500 680 5410/5150 1.2 1085 305 1740 1490 840 1475 660
S11-630 630 810 6200 1.1 4.5 1345 410 2185 1620 895 1500 660
S11-800 800 980 7500 1.0 1565 450 2550 1690 950 1575 820
S11-1000 1000 1150 10300 1.0 1705 525 2910 1720 960 1630 820
S11-1250 1250 1360 12000 0.9 2035 605 3460 1900 1210 2100 820
S11-1600 1600 1640 14500 0.8 2420 665 4020 1965 1266 2135 820
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
