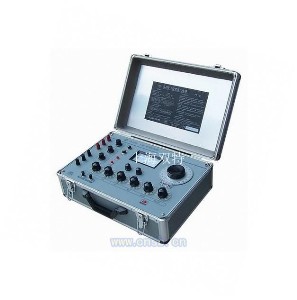

QJ35-1 型变压比电桥

用 途

QJ35-1 型变压比电桥是电阻分压式的变压比电桥，能直接读出变压器的变压比和变压的误差，测试精度高、量限宽、操作方便。QJ35-1电桥采用高灵度放大器，具有Aa错接内保护装置，工作电源无相位之分，是QJ35的改进型。

主要技术性能

1.保证准确度使用条件:环境温度10~30℃;
相对湿度不大于80%
2.变比测量范围:1.02~1111.12
3.误差盘范围: ±2%
4.准确度: 1.02≤K≤25 ±0.5%
25<K<500 ±0.2%
500≤K≤1111.12 ±0.5%
5.检流计电源: AC220V;50Hz
6.测量回路电压: AC0~600V;50Hz
7.桥体十进制电阻工作电流: 5~25mA
8.外型尺寸: 445×320×150(mm)
9.质量: 8kg
