一、概述

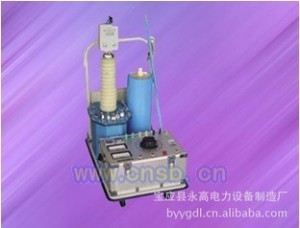

YGYD系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。YGYD系列轻型交直流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
二、YGYD系列轻型交直流高压试验变压器的试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率，ω=2πf，f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子几十微法
简单的分级套管100~1000pF
电压互感器200 ~ 500pF
电力变压器〈1000kVA~1000pF
〉1000kVA1000~10000pF
高压电力电缆和油浸纸绝缘250~300pF/m
气体绝缘~60pF/m
封闭变电站，SF6气体绝缘100~10000pF
对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kVk = 4
Vn =150~300kVk = 3
Vn〉300kVk = 2
型 号 规 格
容 量
(kVA)
低压输入
交流高压输出
直流 高压输出
(kV)
测量
变比
电压
(V)
电流
(A)
电压
(kV)
电流
(mA)
5/50
5
200
25
50
100
70
500
10/50
10
200
50
50
200
70
500
20/50
20
400
28
50
400
70
500
30/50
30
400
43
50
600
70
500
50/50
50
400
72
50
1000
70
500
10/100
10
200
50
100
100
140
1000
20/100
20
400
28
100
200
140
1000
30/100
30
400
43
100
300
140
1000
50/100
50
400
72
100
500
140
1000
100/100
100
400
144
100
1000
140
1000
20/150
20
400
28
150
133
210
1000
30/150
30
400
43
150
200
210
1000
50/150
50
400
72
150
333
210
1000
