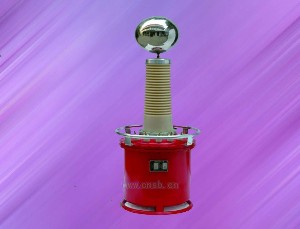

YGYDQ气体试验变压器

YGYDQ气体试验变压器

一、概述：

YGYDQ六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。该产品技术要求完全符合《ZBK-41006-89》标准，它是油浸式轻型试验变压器的换代产品。该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。YGYDQ气体试验变压器适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

二、工作原理：

YGYDQ系列轻型充气式试验变压器为单相变压器，联结组号Ⅰ.Ⅰ.采用工频220V或380V电源接入试验变压器配套专用控制箱(台)，经自耦调压器，0~200V或0~400V输出至MCYDQ变压器低压绕组(输入端)，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高压电压。
