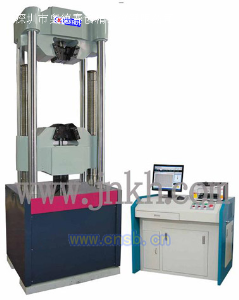

微机控制电液伺服万能试验机

系列微机控制电液伺服万能试验机为高性能、高配置机型，特别适合于检测机构、研究院所、大专院校、军工等用于材料的精确检测和分析；也适于钢铁冶金企业进行大批量的试验。可做金属材料的拉伸、压缩、弯曲、剪切等常温试验，可配置高温炉、低温箱，做材料的高温、低温试验。也可用于木材、水泥、混凝土、橡胶等非金属材料的试验。
1.引进技术生产的高刚度主机，结构合理，可靠耐用，所有主要部件都是进口。
2.消隙机构完全消除丝杠间隙对试验结果的影响；
3.电机驱动链轮链条带动丝杠旋转，调整试验空间；
4.油缸下置，双试验空间，试验位置低，更换辅具和装卸试样方便；
5.伺服油缸采用间隙密封，独特的静压支撑油膜无摩擦导向技术；
6.微机桌式伺服油源、电器一体化控制柜，实用美观，可靠性高。伺服油源配置进口高性能高压齿轮泵和伺服比例阀，控制准确；
7.独立低噪音夹紧油源，确保试样夹持稳固，拉断不掉落；
8.科汇专用插卡式全数字闭环控制系统，响应速度快，可靠性高，抗干扰能力强；
9.软件可实现试验力、位移、变形的三闭环高精度控制，控制方式间能任意组合、平滑切换，完全满足GB/T228-2002《金属材料室温拉伸试验方法》的要求；
10.控制系统具有网络接口，可方便实验室联网操作及试验结果的网络传输。
规格型号WAW-300GWAW-600GWAW-1000G
最大试验力(kN)3006001000
力值测量范围2%～100%Fs
试验力准确度0.5%
变形测量装置引伸计
变形测量准确度±0.5%
位移测量(mm)光电编码器，分辨力0.01
活塞行程(mm)200200250
试验空间（包括活塞行程长度）(mm)拉伸550650620
压缩450550520
试验空间调整机构普通电机，链轮链条传动
柱间距离(mm)460520510
安全保护装置软件保护和机械限位保护
超载保护2%～5%
控制功能科汇专用软件,应力、应变、速率三闭环控制
控制系统配置进口高精度伺服阀，科汇专用软件
扁试样最大夹持宽度(mm)7580125
扁试样夹持厚度(mm)0～150～30
标配0～150～40
标配0～20
圆试样夹持直径(mm)Φ10～32Φ13～40Φ13～60
上下压盘尺寸(mm)Φ120Φ160204*204
弯曲支辊最大间距(mm)400500500
弯曲支辊宽度(mm)140140140
容许弯曲曲度(mm)100100130
剪切试样直径(mm)（特殊定货）Φ10Φ10Φ10
电源380V50Hz三相四线
油泵电机功率(kW)2.22.22.2
横梁移动电机功率(kW)0.550.550.75
主机外形尺寸
（包括活塞行程）(mm)740*580*1890830*620*2060890*700*2300
控制柜外形尺寸(mm)1010*650*870
