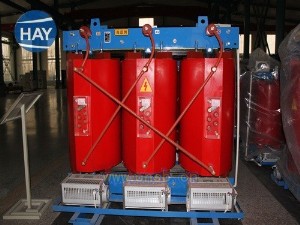

SCB10环氧树脂浇注干式变压器

陕西SCB10-2500/10环氧树脂浇注干式变压器厂家供应SCB10系列环氧树脂浇注干式变压器及SGB10系列环保H级绝缘敞开式非包封干式变压器，质量三年三包，欢迎来电咨询洽谈。
北京干变厂家恒安源主营SCB9（10）系列环氧树脂浇注干式变压器、S9及S11系列全密封油浸式变压器、箱式变电站、有载调压变压器、中频炉变压器、非晶合金变压器、高低压配电柜等电气设备，价格实惠，质量三年三包。欢迎来电咨询洽谈。

SCB10-2500/10-0.4干式变压器咨询热线：

联系人：郭先生
手机：13391660637/13810958751/13311551560
座机：010-56230515
传真：010-57901878
QQ:138109587/1320127209
地址：北京市朝阳区常营乡开发区常营中路2号院
网址：http://www.hay-electric.com

SCB10-2500/10-0.4干式变压器结构及特点：

SCB10环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120%额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

产品特点：

1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

结构特点：

铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

SCB10-2500/10-0.4干式变压器执行标准：

GB1094.11-2007干式电力变压器
GB/T10228-2008干式电力变压器技术参数和要求

GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

JB/T10008-20046~500KV级变压器声级

JB/T56009-1998干式电力变压器产品质量分等

SCB10-2500/10-0.4干式变压器使用条件：

1.环境温度：-50℃~+50℃

2.海拔高度<=1000m

3.其他超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明。
