线圈吊具

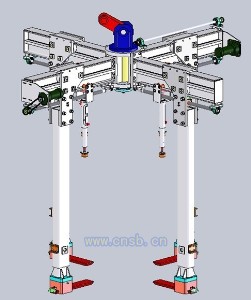

一、结构简介
线圈吊具由吊梁﹑吊腿﹑吊脚调整三大部分组成。
吊梁：吊腿悬挂基座﹑吊腿伸缩机构安装基座，吊梁夹角可在90°～60°范围内根据要求调节。
吊腿：根据线圈直径可在十字吊梁上沿水平方向调整，调整分为手动可调和电动调整两种形式。
吊脚：在吊臂的下端的导向槽中根据线圈的幅向厚度可沿水平方向调整。
　压杆：吊梁上带有四根向下的压杆用于轴向压紧线圈。压杆上带有快速调整和精确微调机构。
二.使用概述：
　吊运线圈时先将吊脚水平移动与吊腿内侧对齐：将吊腿在吊梁上根据尺寸标尺调整至接近线圈直径（略大于线圈直径30～50ｍｍ）。将吊梁起吊至线圈高度以上，并沿线圈外侧母线下落。
将吊脚沿水平方向向中心推入至线圈内壁，并锁紧吊脚，行车起吊将线圈吊起。起吊完成后，拉回吊脚，将吊具起升脱离线圈。
