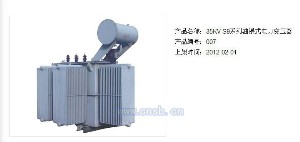

油浸式变压器

S9-M系列全密封变压器是总结S7、S9系列变压器产品设计经验的基础上，把增加产品功能，提高产品水平，提高产品可靠性放在第一位，采用了新组件、新材料、新型结构以及完善局部结构，提高产品的电气强度、机械强度和散热能力，采用波纹邮箱，全密封结构，保证变压器油与空气完全隔离，延长变压器油的使用寿命，减少变压器的维护工作量。

执行标准：

GB1094电力变压器

GB/T6451三相油浸式电力变压器技术参数和要求

GB311.1高压输变电设备的绝缘配合

GB10237电力变压器绝缘水平和绝缘实验外绝缘的空气间隙

GB2536变压器油

GB/T15164油浸式电力变压器负载导则

JB/T501电力变压器实验导则

DL/T572变压器运行规程

上述标准以最新发布的为准；设备的其他要求应以相应的最新的国家或专业标准为准。

产品特点：

1.变压器油箱

采用波纹油箱，全密封结构，波纹板壁具有散热和胀缩两种功能，波纹板壁随着温度的变化，负荷量的大小，油箱内变压器油温的高低而自动胀缩，波纹板壁的胀缩能力大于一万次，保证变压器油与空气完全隔离，在变压器寿命期内不用维护。

2.安全保护

全密封变压器都加装了压力释放阀，扩大了压力释放阀的应用范围，使产品增加了有效的安全保护。

3.分接开关

采用新型双密封立式开关，提高了开关的密封性能。

4.箱内坚固件

采用新型防松螺母，保证变压器在运输过程中器身紧固不松动。

5.器身与箱盖联结

采用吊板带结构，保证器身能“落地”和不顶箱盖。

6.在安装前，拧开放气塞顶部螺母，检查油位，如油位低于顶部50mm以下须加相同油号的变压器油到顶部30mm即可。

本系列变压器经正常运输后，不需作吊芯检查，即可安装有关的零部件，进行验收项目试验，合格后即可投入运行。

使用条件：

1.最高环境温度：+40℃

2.最低环境温度：-25℃

3.海拔高度：＜1000m

4.最高月平均相对湿度：90%（20℃）
