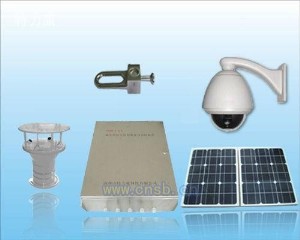

输电线路覆冰在线监测装置

一、概述

输电线路覆冰在线监测装置是一套针对在恶劣大气环境中运行的高压输电线路及变电站绝缘子的覆冰（雪）情况进行在线监测而设计的覆冰在线监测装置，将采集到的视频、微气象、导线拉力、绝缘子倾角等数据及其变化状况，通过3G/GPRS/CDMA网络实时的传送到中心监控分析系统，当出现异常情况时，系统会以多种方式发出预报警信息，提示管理人员应对报警点予以重视或采取必要的预防措施。

二、覆冰在线监测装置主要功能特点

1、采用无线3G/GPRS/CDMA网络传送视频及数据给监控中心系统。
2、具有远程控制采集视频、微气象、拉力、倾角数据功能。
3、具有高清晰数字视频及图片即时获取功能。
4、具有自动分析报警提示值班人员功能。
5、采用三层高品质密封金属盒，具有良好的抗电磁干扰能力、封闭、防雷、防雨、防尘等功能。
6、采用高效的太阳能及蓄电池供电方式，可以远程控制球机电源。
7、具有高温、低温环境下工作，具有自加热功能。
8、监控容量大，可设多级用户的权限管理。

三、覆冰在线监测装置主要技术参数

名称

技术指标

工作电压

DC12V

供电方式

太阳能及高性能聚合物蓄电池

通信方式

3G/GPRS/CDMA

数据通道

RS485透明传输

报警通道

1路，常开/常闭

导线拉力探测

量程：7~50t

测量范围：5％～100％FS（线性工作区间）

分度数n≥1000

回零误差 （％FS）：±0.25

示值误差 （％FS）：±0.50

重复性 （％FS）：±0.50

滞后 （％FS）：±0.15（根据用户需要给出）

长期稳定性 （％FS）：±0.50

线性度≤5.0％

四、覆冰在线监测装置工程案例图
