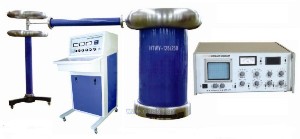

局放工频试验变压器

技术参数 1．可测试品的电容范围：6ｐF~250ｕF 2．检测灵敏度及允许电流(见表1)。 3．椭圆扫描时基 (1) 频率：50、100、150、200、400Ｈz (2) 旋转：以30度为一档，可旋转120度。 (3) 工作方式：标准－扩展－直线。 (4) 高频时基椭圆的输入电压范围：13~275Ｖ。 4．显示单元 采用100×80mm矩形示波管，有亮度与聚焦调节旋钮。 5．放大器 (1) 3dB低频端频fL：20、40KHz任选。 (2) 3dB高频端频率fH：200、300KHz任选。 (3) 增益调节：粗调6档，档间增益差10倍±5%。 (4) 细调范围：＞10倍。 (5) 正、负脉冲响应不对称性：＜5%。 6．时间窗 (1) 窗宽：5度~150度(50Hz) 连续可调。 (2) 窗位置：每一窗可旋转0度~170度。 (3) 两个时间窗可分别或同时控制。 7、脉冲峰值表 (1) 线性指示：0~100误差不大于5%。 (2) 对数指示：1~100误差不大于5%。
