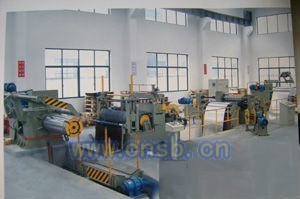

硅钢片自动纵剪线

硅钢片自动纵剪线
1、生产线的用途
本生产线主要用于卷板的开卷、剪切分条、收卷，适用于变压器、电机、互感器等制造业。
2、生产线性能及特点
本生产线对于硅钢片纵剪分切具有较高的生产率和剪切精度。自动化程度高，大大减轻了工人的劳动强度，同时可根据需要随时生产各种规格的卷材，从而节省库存，降低成本。
开卷机采用单支承，刚度好，上下卷方便、开卷质量高；收卷机采用液压涨缩卷筒并配用液压旋转接头，其悬臂端设有辅助支撑,刚度好
纵剪机刀轴采用高精度机床主轴轴承支承，刀轴轴向及径向跳动小；刀盘采用隔套定位螺母锁紧的方式，尺寸精度高，锁紧牢靠。
本生产线各主要动作均采用液压形式，动作平稳可靠，噪音低，维修方便可靠。
本生产线采用PLC控制，全线联动，配以变频调速装置，纵剪速度方便调节。主要电控元件及液压元件配用国外进口产品，工作可靠性高；本生产线充分考虑人机安全，采取可靠防护措施防止误操作，一旦出现紧急问题，可以最快的速度切断电源。
3．生产线的结构简介
本生产线构成：上料小车、开卷机、活套、纵剪机、废边收卷机、张紧机、收卷机、辅助支承架、出料小车、纠偏送进装置等组成，它们由集中控制的液压系统和电气系统完成各自的动作。
4、生产线的基本参数
序号 参数名称 数量 单位 备注
1 加工材质 硅钢片
2 加工板厚 0.2~0.5 mm
3 加工板宽 1000 mm
4 剪切精度 宽度误差 0.05 mm 1
纵剪毛刺　　　　 ≤0.02 mm 需要硬质合金刀
5 纵剪线速度 50 m/min 可根据客户要求设计速度
6 开收卷主轴承重量 3000/5000 kg
开（收）卷机转速 4～56/3～51 r/min 可根据客户要求设计速度
7 开收卷调节范围 φ480～510 mm
料卷内孔径 500 mm
料卷外径 ≤1100 mm
8 液压系统压力 8~16 MPa mm
9 电机总功率 26 kw
10 生产线总重量 约15000 kg
