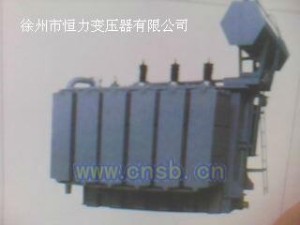

有载调压变压器

有载调压变压器是为了防止可动触头在切换过程中产生电弧使变压器绝缘油劣化，甚至烧毁有载分接开关，调压绕组通过并联触头Q1、Q2与高压主绕组串联。可在带负荷的情况下进行分接头的切换。在可动触头Q1、Q2回路接入接触器KM1、KM2的工作触头并放在单独的油箱里。在调节分接头时，先断开接触器KM1，将可动触头Q1切换到另一分接头上，然后接通KM1。另一可动触头Q2也采用同样的步骤，移到这个相邻的分接头上，这样进行移动，直到Q1和Q2都接到所选定的分接头位置为止。当切换过程中Q1、Q2分别接在相邻的两个分接头位置时，电抗器L限制了回路中流过的环流大小。110kV及以上电压等级变压器的调压绕组放在中性点侧，使调节装置处于较低电位。
